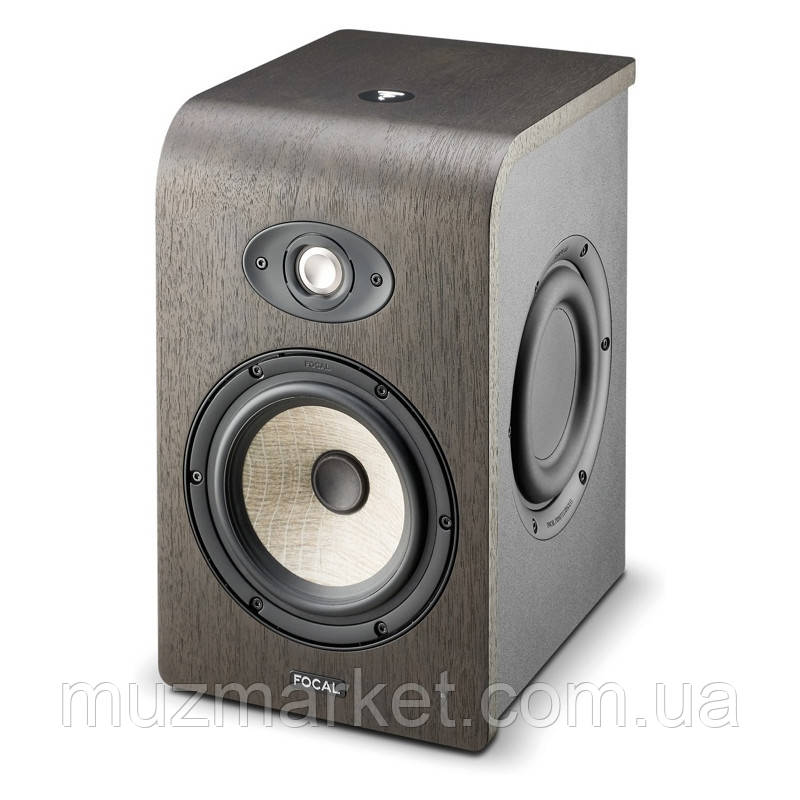

Студійний монітор Focal SHAPE 65

FOCAL SHAPE 65 — активний 2-смуговий студійний монітор ближнього поля, потужність НЧ — 80 ВТ, ВЧ — 25 ВТ, клас AB, динаміки 6,5" НЧ + 1", 40Hz — 35kHz. Монітор FOCAL SHAPE 65 має 2 входи: балансний на роз'ємі XLR і небалансний на RCA роз'ємі. Крім входів на задній панелі монітора розташований тумблер або регулятор High-Pass фільтра, а також регулятори підстроювання рівня високих, середніх і низьких частот.

Основні особливості FOCAL SHAPE 65:
- інноваційні студійні монітори ближнього поля з вбудованим посиленням
— вбудована система об'ємного звуку TMD і 2 пасивних радіатора для розширення низькочастотного діапазону та гармонійної стабільності
— 4" вуфер із льону для детального звучання НЧ і СЧ-частот із мінімальним спотворенням
- M-подібний алюмінієвий/магнієвий інвертований купольний твіттер для приголомшливої нейтральності в діапазоні вище ніж 6 кГц
— перероблений корпус для рівномірного розподілу звуку як за горизонталлю, так і за вертикаллю для ширшої зони комфортного прослуховування
— стабільна схема Neutral Inductance Circuit (N.I.C.) оптимізує кросовер і знижує гармонічне спотворення/інтермодуляцію між парою моніторів
- детальне двосмугове посилення з регулюванням кросовера для підстроювання під приміщення
- НЧ-фільтр для роботи із сабвуферами

Лляний композитний дифузор випромінювача
Після 5 років досліджень і розробок, інженери компанії FOCAL представили 2013 року новий дифузор, виготовлений із застосуванням високоякісних волокон льону. Ці випромінювачі характеризуються природним звуком, малим забарвленням, а також чудовою ефективністю в діапазоні середніх частот і баса.

Унікальні властивості волокон льону
F-дифузори виготовлені з високоякісних волокон льону, покриті двома тонкими шарами скловолокна, задовольняють основні критерії ефективності моніторів Focal, а саме: чимале внутрішнє демпфування, підвищена швидкість переміщення і висока жорсткість на вигин.

Внутрішнє демпфірування
Композитні матеріали мають особливі властивості та застосовуються лише в тих випадках, де потрібна жорсткість і мала маса. Проте, браком композитних матеріалів є те, що вони відчувають недостатнє згасання, що призводить до надлишкового демпфування. Останні розробки в цій галузі, поєднують композитні матеріали та натуральні волокна. Лляне волокно має чудове внутрішнє демпфування на рівні з полікарбонатом, кевларом або алюмінієм. Оскільки дифузори «W» або «K2» виготовляються вручну, кількість одиниць, що виробляються, залишається обмеженою з причин вартості. Промисловий процес, розроблений для виготовлення конусів «F», дає змогу знизити вартість продукції та збільшити масовість загалом. Подвійна пасивна бас-резонатор на моніторах Shape пропонує чудове поєднання характеристик для моніторів ближнього поля. Пасивний резонатор є ідеальним рішенням, об'єднуючи компактність і розширений частотний діапазон у зоні низьких частот. Проте залежно від частоти та рівня можуть відбуватися асиметричні коливання бас-резонаторів. Щоб подолати цей ефект, 2 мембрани розміщені дзеркально один до одного, забезпечуючи у такий спосіб повну симетрію між керованим випромінювачем і пасивними елементами. Нарешті, подібне рішення дає змогу розташувати монітори дуже близько до стіни.

Інерційний демпфер TMD (Tuned mass damper)
Середній діапазон безсумнівно є найскладнішим складником під час проєктування контрольної системи. З одного боку, СЧ-випромінювач має мати плавний перехід до басового регістру. З іншого боку, доповнювати провали створені кросовера під час переходу на ВЧ динамік. Це і визначає однорідність тембру в усьому частотному діапазоні. Рішення вже відомо. Для підвищення демпфувальних властивостей підвісу треба збільшення маси, яка, отже, змінює характеристики випромінювача. Рішення було знайдено в технології, використовуваній у сейсмостійких хмарочосах, а саме — «принцип інерційного демпфування». Додаткова маса коливається в протифазі до резонансної частоти, щоб врівноважити власну вагу. Два армованих кільцях були оптимально розміщені на підвісі, формуючи інерційний демпфер (TMD) для стабілізації динамічної поведінки рухомих елементів відповідно до резонансу. Отже, таке рішення дало змогу уникнути деформацій дифузора, не знехтуючи динамікою.

NIC — нейтральна індуктивність Точність і деталізоване відтворення звуку залежить від стабільності магнітного поля.

Магнітне поле не стабільне, оскільки схильне до трьох чинників:
- руху звукової котушки (закон Льодяника)
- струм, що проходить через нього (закон Фуко)
- частота
Отже, звукова котушка та всі рухомі частини, включно з дифузором, містяться в магнітному полі, яке стає непостійним, що призводить до втрати точності випромінювача.

Студійний монітор FOCAL SHAPE 65 зроблений у міцному корпусі з MDF із товщиною стінок 15 мм і має кріплення для настінних кронштейнів. Ще однією конструктивною особливістю, яка є на всіх 3 моніторах серії, є наявність пасивних випромінювачів із боків. Як ВЧ-динаміков використовуються нові 1" твітери з алюмінієво-магнієвими куполами, M-подібна форма яких сприяє розширенню зони sweet spot, і нові НЧ динаміки з сендвіч-дифузорами, виготовленими зі скловолокна та лляної тканини. Низько-/середньочастотні та високочастотні випромінювачі у всіх моделях серії Shape під'єднані до окремих підсилювачів класу A/B. Замість звичних гумових ніжок монітор FOCAL SHAPE 65 комплектуються нарізними ніжками, за допомогою яких можна регулювати нахил монітора.

Технічні характеристики FOCAL SHAPE 65:
Тип: активний студійний монітор
Сфера застосування: монітор ближнього поля дії
Конструкція: двосмугова активна
Матеріал корпусу: МДФ 15 мм
Драйвери (динаміки): 1" Tweeter, 6,5" woofer
Вих. потужнось підсилювача на канал: 80 ватів + 25 ватів
Частотний діапазон (+/-3 дБ): 40 Hz – 35 kHz
Максимальний звуковий тиск: 109dB SPL (peak @ 1m)
Аналогові входи: XLR 10kOhms і RCA 10kOhms
Управление: High pass filter Adjustable: Full range 45/60/90Hz, Bass (0 - 250Hz) Adjustable, +/-6dB, Midrange/bass (160Hz, Q=1) Adjustable, +/-3dB, High (4.5 - 35kHz) Adjustable, +/-3dB
Відмітні риси: passive Radiators
Розміри: 355 x 218 x 285 мм
Вага: 8,5 кг

Комплектація
- монітор Shape 65
- кабель живлення
- 4 нарізні ніжки
- захисна решітка для твітера
- захисна решітка для вуфера
